Focus Microwaves C4080B高頻晶圓測量調諧器8-40GHz
發布時間:2025-04-09 09:22:15 瀏覽:987

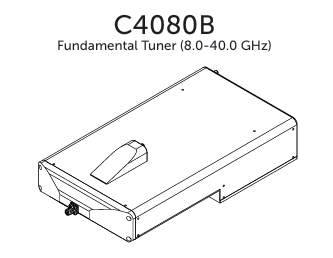

C4080B是Focus Microwaves 推出的DELTA系列高頻晶圓測量用機電調諧器之一。該系列產品專為高頻晶圓測量設計,具有低輪廓、占地面積小、重量輕等特點,能夠直接連接探頭尖端和調諧器,從而消除被測設備(DUT)與調諧器之間的插入損耗。
關鍵特性
頻率范圍:8.0-40.0 GHz。
連接器類型:DUT側為公頭,源/負載側為母頭。
駐波比(VSWR):最小≥15:1。
最大功率:20W(連續波,CW)。
重復性:最小-40dB,典型-50dB。
尺寸與重量:長度13.925英寸,重量7磅。
性能優勢
優化的調諧范圍:由于其革命性的設計,C4080B能夠實現最佳的調諧范圍。
低插入損耗:在探頭縮回狀態下,插入損耗極低,確保測量精度。
靈活的配置:可根據客戶特定需求提供不同的配置。
應用場景
C4080B適用于高頻晶圓測量中的負載牽引(Load Pull)測試,能夠幫助工程師在晶圓級對射頻器件進行精確的阻抗調諧和性能評估。
更多Focus Microwaves 相關產品信息可咨詢立維創展。
推薦資訊

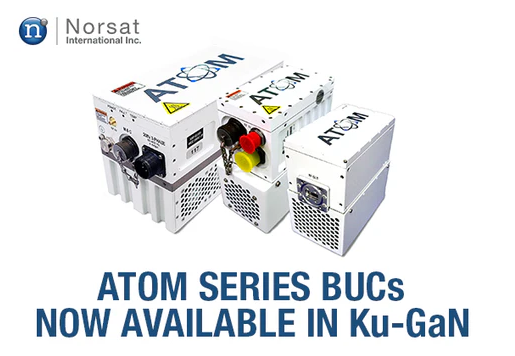

Norsat的ATOM系列BUC模塊采用GaN和GaAs技術,以小巧、輕量和高效率著稱,符合MIL-STD標準,適用于多種嚴苛環境的應用。這些模塊因其卓越的SWaP平衡、熱管理、定制化選項和耐用性而受歡迎。通過ATOMControl軟件,用戶可以輕松監控和控制BUC和SSPA。Norsat的80W Ku波段GaN ATOM BUC模塊比競爭對手輕62%,體積小70%。提供多種型號,包括Ku和Ka波段的BUC,以及具有不同功率輸出的模塊。
