Solitron Devices SD11461 N通道功率MOSFET

發布時間：2025-04-09 09:17:48     瀏覽：2057

Solitron Devices SD11461 N通道功率MOSFET

　　SD11461 是一款由 Solitron Devices 生產的 N 通道功率 MOSFET，以下是其詳細介紹：

　　基本特性

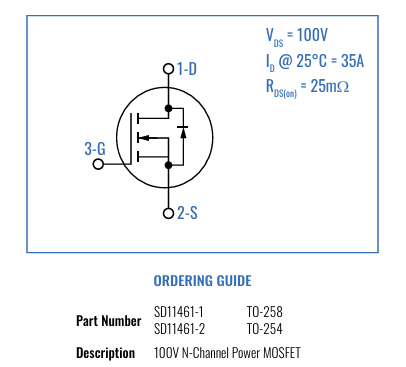

　　電壓與電流：漏源極電壓(VDS)為 100V，連續漏極電流(ID)在 25°C 時為 35A。

　　導通電阻：在 25°C、10V 柵源電壓和 30A 漏極電流條件下，漏源導通電阻(RDS(on))典型值為 25mΩ。

　　封裝：提供 TO-258 和 TO-254 3 引腳封裝，具有低熱阻，適合高功率應用。

　　性能特點

　　快速開關能力：優化了開關速度，適用于高頻應用，如開關電源和 DC-DC 轉換器。

　　高功率耗散能力：最大功耗為 147W，能夠承受較高功率。

　　溫度范圍：工作和存儲溫度范圍為 -55°C 至 +150°C，適合惡劣環境。

　　封裝優勢：采用密封隔離封裝，具有良好的可靠性和抗干擾能力。

　　應用領域

　　電源管理：用于開關模式和共振模式電源、DC-DC 轉換器、功率因數校正(PFC)電路。

　　電機驅動：適用于 AC 和 DC 電機驅動，以及機器人和伺服控制系統。

　　高頻應用：快速開關特性使其適合高頻電源轉換和控制。

　　電氣特性

　　閾值電壓：柵極閾值電壓(VGS(th))范圍為 2.0V 至 4.0V。

　　漏極電流：在 25°C 和 100V 漏源電壓下，漏極電流(IDSS)為 5.0μA。

　　柵極漏電流：在 ±20V 柵源電壓下，柵極漏電流(IGSS)為 ±100nA。

　　導通電阻：在 10V 柵源電壓和 30A 漏極電流下，漏源導通電阻(RDS(on))范圍為 20mΩ 至 40mΩ。

　　電容特性：輸入電容(Ciss)為 4300pF，輸出電容(Coss)為 450pF，反向轉移電容(Crss)為 175pF。

　　開關時間：開啟延遲時間(td(on))為 15ns，上升時間(tr)為 12ns，關閉延遲時間(td(off))為 47ns，下降時間(tf)為 12ns。

　　柵極電荷：總柵極電荷(Qg)為 87nC。

　　二極管特性

　　源極電流：連續源極電流(Is)為 35A，脈沖源極電流(sm)為 100A。

　　正向電壓：在 30A 漏極電流下，源極二極管正向電壓(Vsd)范圍為 1V 至 1.5V。

　　反向恢復時間：在 10A 漏極電流和 100A/μs 的 di/dt 下，反向恢復時間(trr)范圍為 89ns 至 120ns。

　　尺寸與封裝

　　TO-258 封裝：具有較大的散熱片和引腳，適合高功率應用。

　　TO-254 封裝：尺寸較小，適合緊湊型設計。

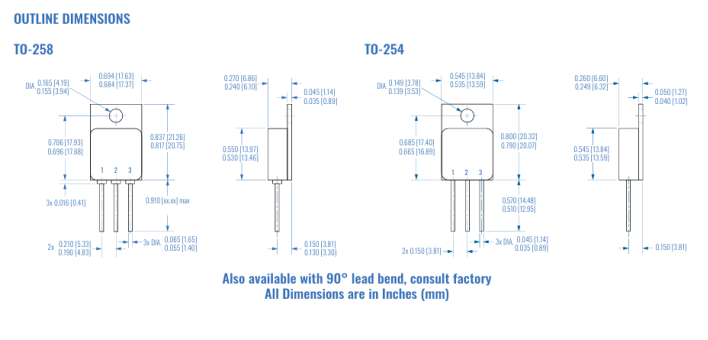

SD11461封裝尺寸

更多Solitron Devices SiC MOSFET相關產品信息可咨詢立維創展。

推薦資訊

  • HOLT IC線路接收器
    HOLT IC線路接收器 2021-06-30 17:08:04

    ?線路接收器能夠包含：緩沖器，適用于在第一時間段中接收模擬信號并按照所接收的模擬信號向負載提供輸出數據信號，這其中所述緩沖器包含不少于兩個晶體管；耦合電路在所述不少于兩個晶體管的柵極之間的電容元器件，適用于在第一時間段內向型所述不少于兩個晶體管的柵極提供DC數據信號；及其適用于在第二時間段內將電容器元器件耦合電路到直流參考電壓的電源開關。

  • XL-1A和XL-1C晶體諧振器Connor-Winfield
    XL-1A和XL-1C晶體諧振器Connor-Winfield 2024-10-12 09:09:50

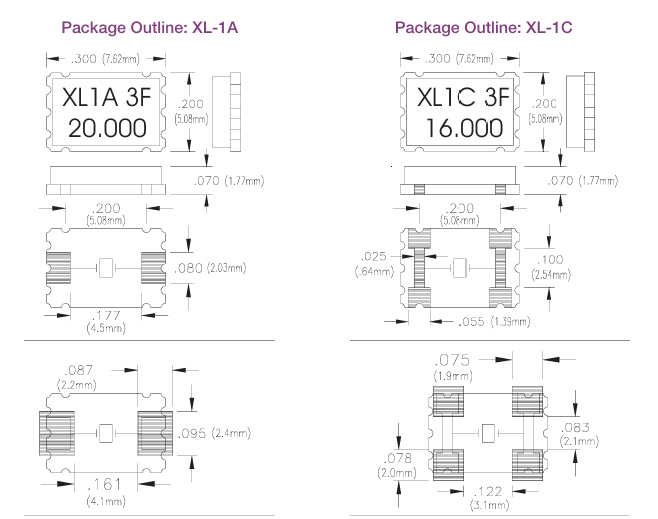

    Connor-Winfield XL-1A 和 XL-1C 晶體諧振器是用于基頻和泛音 AT 切割晶體的系列產品，采用 7.62x5.08 毫米密封陶瓷封裝。頻率范圍為 8 至 100 MHz，頻率容差和溫度穩定性均為±50 ppm，工作溫度范圍為-10°C 至 60°C，并聯電容為 7 pF，驅動電平典型值為 0.1 mW，具有±5 ppm 的抗沖擊性和抗振性，絕緣電阻為 500 M Ohm @100Vdc ±15Vdc。產品特點包括基頻或泛音 AT 切晶體、±50ppm 頻率校準、±50ppm 溫度穩定性、表面貼裝封裝、卷帶包裝，且符合 RoHS 標準/無鉛。
