PDQ15-Q24-S3-D隔離式DC-DC轉換器CUI
發布時間:2025-08-20 08:47:02 瀏覽:666
CUI PDQ15-D系列是一款高效、隔離型 DC-DC 轉換器,最高輸出功率為15W,效率88%,溫度范圍-40°C至 +105°C,采用行業標準 1" x 1" 封裝(25.4 x 25.4 mm),適用于工業、通信、醫療等嚴苛環境應用。
MODEL | input voltage | output voltage (Vdc) | output current | output power max | ripple &noise1 max | efficiency typ (%) | ||
typ | range | min | max | (W) | (mVp-p) | |||
(Vdc) | (Vdc) | (A) | (A) | |||||
PDQ15-Q24-S3-D | 24 | 9~36 | 3.3 | 0 | 4 | 13.2 | 75 | 87 |
PDQ15-Q24-S5-D | 24 | 9~36 | 5 | 0 | 3 | 15 | 75 | 87 |
PDQ15-Q24-S12-D | 24 | 9~36 | 12 | 0 | 1.25 | 15 | 100 | 87 |
PDQ15-Q24-S15-D | 24 | 9~36 | 15 | 0 | 1 | 15 | 100 | 88 |
PDQ15-Q24-D5-D | 24 | 9~36 | ±5 | 0 | ±1.5 | 15 | 75 | 85 |
PDQ15-Q24-D12-D | 24 | 9~36 | ±12 | 0 | ±0.625 | 15 | 100 | 87 |
PDQ15-Q24-D15-D | 24 | 9~36 | ±15 | 0 | ±0.500 | 15 | 100 | 88 |
PDQ15-Q48-S3-D | 48 | 18~75 | 3.3 | 0 | 4 | 13.2 | 75 | 88 |
PDQ15-Q48-S5-D | 48 | 18~75 | 5 | 0 | 3 | 15 | 75 | 88 |
PDQ15-Q48-S12-D | 48 | 18~75 | 12 | 0 | 1.25 | 15 | 100 | 87 |
PDQ15-Q48-S15-D | 48 | 18~75 | 15 | 0 | 1 | 15 | 100 | 87 |
PDQ15-Q48-D5-D | 48 | 18~75 | ±5 | 0 | ±1.5 | 15 | 75 | 85 |
PDQ15-Q48-D12-D | 48 | 18~75 | ±12 | 0 | ±0.625 | 15 | 100 | 87 |
PDQ15-Q48-D15-D | 48 | 18~75 | ±15 | 0 | ±0.500 | 15 | 100 | 87 |
CUI是美國BEL旗下公司,主要提供AC-DC和DC-DC電源模塊產品。深圳立維創展科技有限公司代理銷售CUI品牌產品,歡迎咨詢。
推薦資訊
DATEL的2:1 Thirty-second Brick TB系列DC-DC轉換器提供高達36瓦的輸出功率,具有高效率和1500V的DC隔離,支持18至36V或36至75V的寬輸入電壓范圍,并在-40°C至+123°C的溫度范圍內高效運行,具備遠程控制、保護和調節功能,適用于分布式電源架構、移動通信和工業應用。

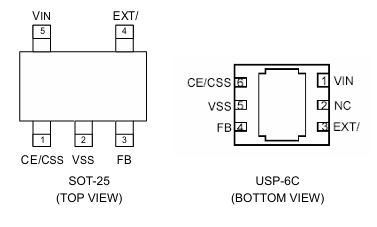

XC9220/XC9221系列是Torex公司推出的16V輸入電壓降壓型DC/DC控制器IC,具有高效率、高輸出電流(高達3A)和靈活的配置特性。該系列支持低ESR陶瓷電容器,提供0.9V(±1.5%)參考電壓,可通過外部電阻自由設置輸出電壓,并提供300kHz、500kHz和1.0MHz的內部開關頻率。XC9220采用PWM控制,而XC9221則支持PWM/PFM自動切換,以優化輕負載效率。其內置UVLO功能、軟啟動控制和多種保護機制(如短路保護)確保了系統的穩定性和可靠性。該系列產品廣泛應用于機頂盒、數字電視、智能手機、筆記本電腦等設備,工作溫度范圍為-40℃至+85℃,符合RoHS標準。
