SA12N102-E678-14C-C2光電倍增管專用高壓電源及信號處理模塊SDS High Voltage
發布時間:2025-06-03 08:47:03 瀏覽:707
產品型號:SA12N102-E678-14C-C2
制造商:SDS High Voltage
用途:用于光電倍增管(PMT)的高壓電源和信號處理
主要特點:
高壓電源:0到-1500V直流(負極性)
輸入電源:11到13V直流,最大功耗1.3瓦
控制電壓:0到+5V,輸入阻抗1M歐姆
參考電壓(Vref):+5V,精度±2%
電壓監測:0到+5V
紋波:0.01%V/Vp-p
精度:滿量程時±1%
穩定性:100ppm/°C
信號輸出:高阻抗電流輸出或電壓輸出(預放大器)
連接方式:飛線(flying leads)
外殼材料:鍍鉻黃銅,內部接地
工作溫度:0°C到+40°C
存儲溫度:-20°C到+70°C

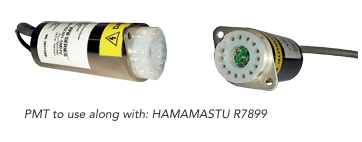

兼容性:與濱松R7899型號PMT配合使用
電氣連接:
紅色:+Vin(輸入正極)
黑色:接地
橙色:輸入控制
白色:Vref(參考電壓)
綠色:輸出監測
