Statek CX-1V晶體與PIC16C73A微控制器的結合使用

發布時間：2024-06-17 09:21:12     瀏覽：2396

Statek CX-1V晶體與PIC16C73A微控制器的結合使用

　　CX-1V 是STATEK 公司的一款晶體，主要用于 200-240 kHz 頻率范圍內的振蕩器設計。 CX-1V 晶體的一些重要參數和推薦使用方法：

　　驅動水平：在 PIC16C73A 微控制器中，CX-1V 的驅動電流(OSC1, OSC2 電流)大約為 12 μA(RMS)，表明它在這種應用中能夠提供足夠的驅動力。

　　負載電容：根據圖片信息，CX-1V 晶體在 200-240 kHz 頻率范圍內的典型動態電阻是 3 kΩ。它需要一個大約 4.5 pF 的有效負載電容(XTAL)，這通常由外部添加的電容 C1 和 C2 提供。

　　組件推薦：雖然圖片中沒有直接列出 CX-1V 晶體所需的具體 C1 和 C2 值，但提到參考 Microchip Technology 的數據手冊 DS30390E 可以獲得適當的工作條件和組件值推薦。Statek 建議在布局時只添加兩個電容，其值列在數據表中。

　　布局考慮：圖片強調了電路板布局中雜散電容(stray capacitance)對振蕩器性能的影響，并建議采取措施來最小化這些雜散電容，如增加額外的接地來減少晶體焊盤到地的雜散電容。

　　應用：CX-1V 晶體與 PIC16C73A 微控制器結合使用時，在 XT 模式下，系統應在 0.5 秒內開始振蕩。

　　綜上所述，CX-1V 是一款適用于 200-240 kHz 頻率范圍的晶體，適用于需要精確頻率控制的振蕩器設計中。在使用時，應參考微控制器制造商(如 Microchip)的數據手冊，并結合 Statek 的建議進行電路布局和組件選擇，以確保最佳性能。

相關推薦：

Statek高溫高沖擊引線振蕩器

Statek小型石英晶體振蕩器

Statek超小型表面貼裝石英晶體頻率10kHz~250MHz

Statek TS1/TS4溫度傳感器頻率160~350kHz

Statek HGXOHT工業高沖擊高溫晶體振蕩器

更多Statek晶振相關產品信息可咨詢立維創展。

推薦資訊

  • cMOR2805S單/雙通道DC-DC轉換器Interpoint

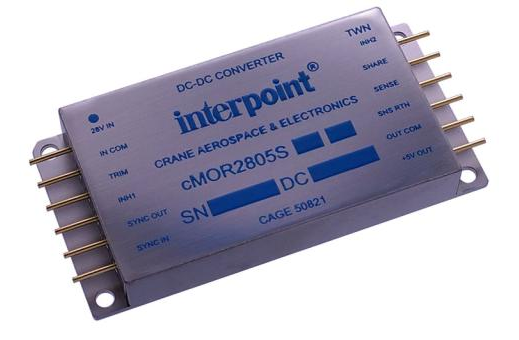

    cMOR2805S單/雙通道DC-DC轉換器Interpoint 2024-10-11 09:24:35
