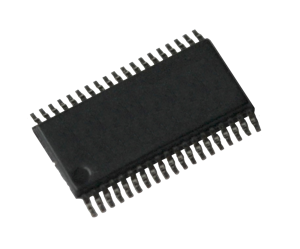

DEI線路接收器DEI1049

發布時間：2022-08-12 17:11:49     瀏覽：2045

DEI1049是個BiCMOS元器件，包括八個差分線路接收器。每個接收通道將輸入的ARINC429數據總線信號(三電平RZ雙極差分調制)轉換成一對TTL/CMOS邏輯性輸出。每個通道單獨運轉，并滿足ARINC429數字信息傳輸標準化的要求。

DEI1049可以在高噪聲條件下作業。接收輸入在+/-20V共模電壓范圍，接收器提供超出2V的遲滯。優化電路速率以操縱高頻率瞬態。DEI1049設備為內嵌系統測試提供邏輯性電平測試輸入。它們強制性所有8個接收器的輸出實現規定的0、1或null模式。

當設備處在TEST模式時，ARINC輸入被忽視。

DEI1049有個操縱所有8個通道的測試端口。DEI1049等同于DEI1046A產品，但40kω輸入電阻被清除，因此設備將選用外部40kω電阻作業。DEI1049ARINC輸入需要通過40kω串聯電阻連接到ARINC總線才能正常運作。外部電阻在IC受損的情形下提供故障隔離，否則可能使ARINC信號過載。ARINC輸入集成了片上防雷，通過在輸入處選用高值電阻來減少紅外加熱。該電阻器具有絕緣介質，以承受電壓瞬變。該輸入可以承受照明瞬態高達并包括DO160級3管腳注入水準。通過在輸入端和地面之間添加外部瞬態電壓操縱(TVS)設備，能夠實現更高的電平。40kω電阻限制浪涌電流，從而最大限度的減少功率需求和屏幕尺寸。ARINC輸入可承受115Vac飛機電源意外短路而不受損。


特征

八路ARINC429轉TTL/CMOS邏輯線接收器

選用+5V±10%或3.3V±10%單電源供電

在高噪聲環境中運行

輸入公共電壓范圍：±20V

最少2V輸入遲滯

DEI1049在輸入端選用外部40kΩ電阻器運轉

超出3級的防雷保護

誤隔離

封裝：38LTSSOP，4.4mm主體

可承受輸入端意外短路至115Vac

特性

溫度范圍：-55°C-85°C

產品封裝類型：38TSSOPG

頻道：8

供電范圍：3.35

霍爾特外部參考：HI-8448-10

封裝描述:38Pin Plastic Thin Shrink Small Outline Package

封裝類型：表面貼裝

JEDEC:MO-153-BD-1

DEI公司是美國專注航空應用的IC廠商，主要為航空電子領域提供芯片產品。產品包括Arinc429和其他通信協議的收發信機、接收器和驅動器、離散時間數字轉換器。

深圳市立維創展科技有限公司，優勢提供DEI高端芯片訂購渠道，部分準備有現貨庫存。

詳情了解DEI請點擊：http?: //www.qhdmoon.com/public/brand/53.html



Part #

Temp Range

Product Package Type

DEI1049-TES-G

-55°C - 85°C

38 TSSOP G

DEI1049-TMS-G

-55°C - 125°C

38 TSSOP G
