Bird射頻8740系列20 kW水冷射頻終端
發布時間:2022-06-30 16:51:40 瀏覽:1485
Bird射頻8740系列射頻負載的設計為緊湊型、低VSWR和無輻射終端設備,主要用于功率大的發射裝置/傳輸線操作系統。Bird射頻8740系列水冷射頻終端設備幾乎不出現環境熱能,使安裝使用空間最少且便捷,在任意部位。射頻功率在中空電阻膜負載電阻器中轉化為熱能,并直接被流經它的水吸附。
特征
當熱能需要有效地從該范圍轉移時,寬帶水冷負載用作長期性射頻消退。
體型小,方便攜帶,可在任意部位使用,并可安裝使用在有飲用水源的每個地方。
需要高至每分鐘8加侖(30.4升)的流量。
Bird 射頻為全球客戶提供快捷簡便的RF測試工具,廣泛應用于通信、醫療、軍用和半導體測試市場。深圳市立維創展科技有限公司,授權銷售Bird產品,歡迎咨詢。
詳情了解Bird射頻請點擊:/brand/73.html

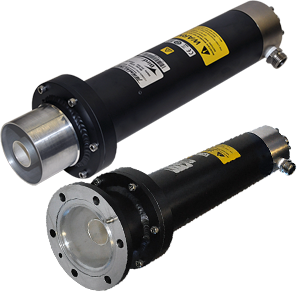

型號選擇
模型 | 連接器 |
8745 | 3-1/8" EIA,法蘭 |
8746 | 3-1/8" EIA,無法蘭(齊平) |
產品規格: | |
編號 | 8740系列 |
項目名 | 20 kW,水冷終端 |
額定功率 | 20 kW 連續 |
頻率范圍和駐波比 | 最大 1.1 1 kHz - 900 MHz(直流用于連續性檢查) |
冷卻液 | 飲用水 |
水溫范圍 | +5 至 +60 °C |
水流量 | 6 gal/minute @ 5 °C 至 8 gpm @ 60 °C |
產品類別 | 水冷 |
操作位置 | 任何 |
水線 | 1/2" FPT 或 3/4" 軟管 |
連接器 | Seew模型矩陣 |
輸入法蘭直徑 | 5-3/16" 直徑(132 毫米) |
規格 | 19-1/2" L x 3-1/2" Dia. |
重量 | 15 lbs. 13 oz. (7.2 kg) |
