ADI晶圓核心芯片簡要梳理
發布時間:2021-06-24 17:15:30 瀏覽:1984

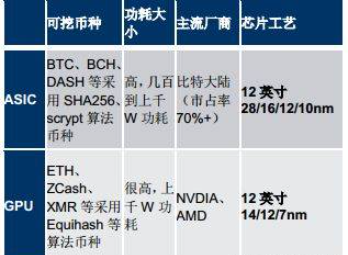

根據NVIDIA和AMD宣布的技術路線圖,GPU將于2018年進入12 nm/7nm工藝。目前,AI、與采礦機相關的FPGA和ASIC芯片也在使用10~28 nm的先進工藝。國內制造商已經出現了寒武紀、深鑒科技、地平線、比特大陸等優秀的集成電路設計制造商以實現突破,而制造主要依靠臺積電和其他先進工藝合同制造商。
目前,我國半導體產業的本地化程度較低,而半導體產業實際上依賴于全球合作。雖然中國半導體產業目前正處于快速發展階段,但總體來說,總體生產能力較低,全球市場競爭力較弱,核心芯片領域本地化程度較低,對外國的依賴程度較高,中國半導體產業鏈在材料、設備、制造、設計等許多高端領域高度依賴外國,要實現半導體產業的自主替代還需要很長時間。
深圳市立維創展科技有限公司,優勢渠道提供ADI晶圓產品Waffle,專業此道,歡迎合作。

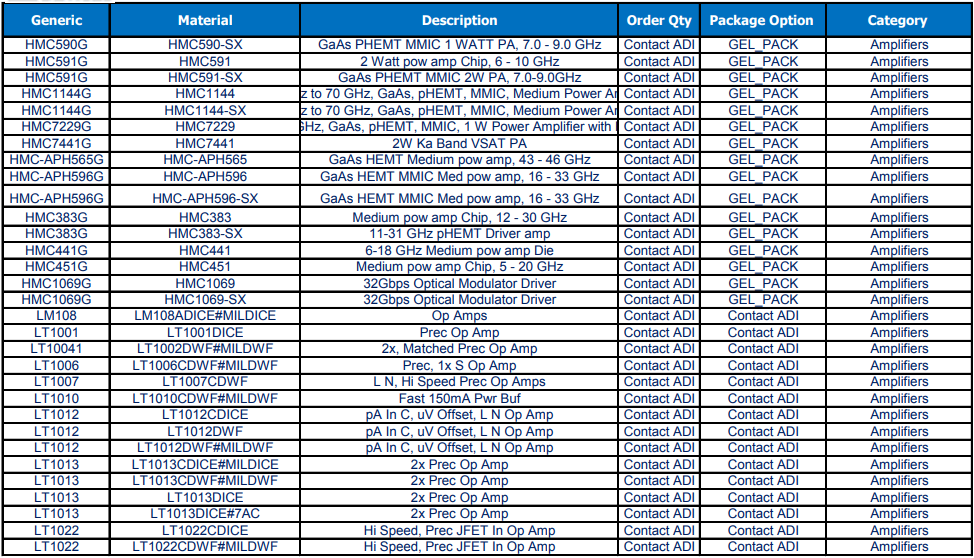

詳情了解ADI Wafer Products請點擊:/brand/68.html
或聯系我們的銷售工程師:0755-83050846 QQ: 3312069749
推薦資訊

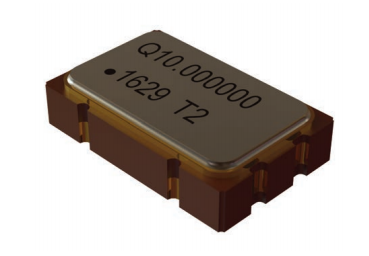

Q-TECH?的表面貼裝技術QTCC350晶體振蕩器通過一個IC5Vdc、3.3Vdc、2.5Vdc和1.8Vdc時鐘功率傳感器以及一個內置在電鍍金接觸墊的超薄型陶瓷封裝中的微型帶狀A(yù)T晶體諧振器組合而成。
